Konfigurasi Antar 2 router menggunakn cisco packet tracer

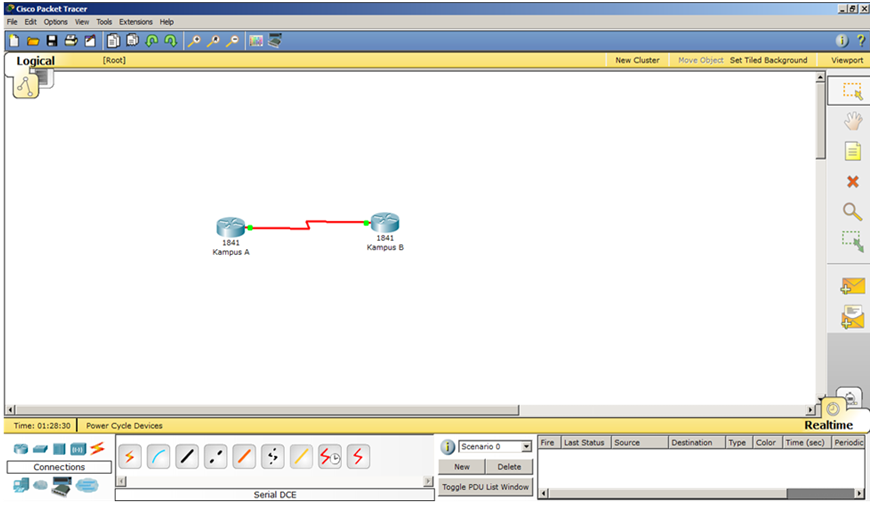

Pertama-tama kita buat dulu  2 buah routernya dengan nama Kampus A dan Kampus B.

insert WIC-2T dan WIC-Cover pada kedua routernya. Sebelum didrag jangan lupa Turn Off dulu routernya.

Kemudian pasang kabel Serial DCE dan pilih Serial 0/0/0 pada keduanya.

Langkah-langkah configurasi masing-masing router:

1.        Router Kampus A

Masuk ke CLI pada Router Kampus A dan masukkan perintah dibawah ini :

Router>enable

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#host

Router(config)#hostname HERU_KAMPUS_A

Maka nama router akan berganti menjadi HERU_KAMPUS_A

Lalu buatlah sebuah banner dengan megetik perintah di bawah ini:

HERU_KAMPUS_A(config)#banner motd a

Enter TEXT message.  End with the character 'a'.

###########################################

#                                                                        #

#          SELAMAT DATANG DI KAMPUS A          #

#                                                                        #

###########################################

Setelah itu set password untuk router Kampus A dengan mengetik perintah di bawah ini:

HERU_KAMPUS_A(config)#enable password 12345

Setelah itu kita mulai membuat ip address untuk router Kampus A:

HERU_KAMPUS_A(config)#interface serial 0/0/0

HERU_KAMPUS_A(config-if)#ip address 192.168.1.12 255.255.255.0

HERU_KAMPUS_A(config-if)#clock rate 64000

HERU_KAMPUS_A(config-if)#no shutdown

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down

HERU_KAMPUS_A(config-if)#exit

Lalu set telnet dengan mengetik perintah berikut:

HERU_KAMPUS_A(config)#line vty 0 4

HERU_KAMPUS_A(config-line)#password 12345

HERU_KAMPUS_A(config-line)#login

HERU_KAMPUS_A(config-line)#exit

HERU_KAMPUS_A(config)#exit

1.        Router Kampus B

Masuk ke CLI pada Router Kampus A dan masukkan perintah dibawah ini :

Router>enable

Router#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

Router(config)#host

Router(config)#hostname HERU_KAMPUS_B

Maka nama router akan berganti menjadi HERU_KAMPUS_B

Lalu buatlah sebuah banner dengan megetik perintah di bawah ini:

HERU_KAMPUS_B(config)#banner motd a

Enter TEXT message.  End with the character 'a'.

###########################################

#                                                                        #

#        SELAMAT DATANG DI KAMPUS B            #

#                                                                        #

###########################################

Setelah itu set password untuk router Kampus A dengan mengetik perintah di bawah ini:

HERU_KAMPUS_Bconfig)#enable password 54321

Setelah itu kita mulai membuat ip address untuk router Kampus B:

HERU_KAMPUS_B(config)#interface serial 0/0/0

HERU_KAMPUS_B(config-if)#ip address 192.168.1.13255.255.255.0

HERU_KAMPUS_Bconfig-if)#clock rate 64000

HERU_KAMPUS_B(config-if)#no shutdown

%LINK-5-CHANGED: Interface Serial0/0/0, changed state to down

HERU_KAMPUS_B(config-if)#exit

Lalu set telnet dengan mengetik perintah berikut:

HERU_KAMPUS_B(config)#line vty 0 4

HERU_KAMPUS_B(config-line)#password 54321

HERU_KAMPUS_B(config-line)#login

HERU_KAMPUS_B(config-line)#exit

HERU_KAMPUS_B(config)#exit

Nah, setelah semua setting configurasi selesai. Mari kita membuat koneksi antara Kampus A yang dapat konek ke Kampus B dan sebaliknya.

Berikut cara-caranya:

Kampus A terkoneksi ke Kampus B:

Ketik telnet [ip address kampus B]  kemudian enter, seperti berikut:

HERU_KAMPUS_A#telnet 192.168.1.13

Bila berhasil akan tampil banner router Kampus B setelah itu masukkan password Router Kampus B:

Trying 192.168.1.13...Open

###########################################

#                                                                        #

#     SELAMAT DATANG DI KAMPUS B               #

#                                                                        #

###########################################

User Access Verification

Password:

HERU_KAMPUS_B>ping 192.168.1.13

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.1.1#, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 40/42/50 ms

Selamat, anda berhasil membuat koneksi antara router Kampus A ke Kampus B. J

Kampus B terkoneksi ke Kampus A:

Caranya tidak ada yang berbeda dari di atas, hanya berbeda saat pengetikan ip addressnya saja.

Ketik telnet [ip address kampus A]  kemudian enter, seperti berikut:

HERU_KAMPUS_B#telnet 192.168.1.12

Bila berhasil akan tampil banner router Kampus Asetelah itu masukkan password Router Kampus A:

Trying 192.168.1.12...Open

###########################################

#                                                                        #

#        SELAMAT DATANG DI KAMPUS A             #

#                                                                        #

###########################################

User Access Verification

Password:

HERU_KAMPUS_A>ping 192.168.1.12

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.1.1#, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 40/42/50 ms

Bila sudah, coba lihat gambar ujung kabel routernya akan berubah warnai jadi hijau.
